變頻電動機定子大修工藝要點

發布日期：2018-04-25 作者：點擊：

變頻電動機定子大修工藝要點

電機范圍：額定電壓660V以下，功率200KW以下。

一、導線及繞線要點

1、使用變頻電機專用電磁線。

2、繞線時，為減少尖端放電，采用端部為圓模的繞線模。

二、槽內絕緣

1、對地絕緣：一層NMN（0.2mm---0.4mm，一般容量大選用厚一些的）、一層聚酰亞胺薄膜（0.05mm）。

2、層間絕緣：一層NMN，厚度與槽底相同。

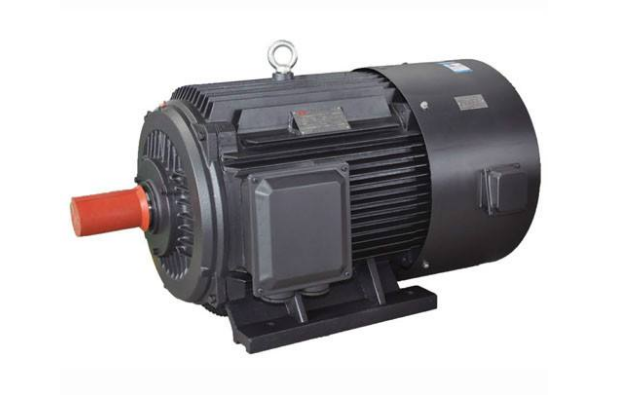

變頻電動機

三、下線、接線工藝要點

下線工藝與一般普通電機基本一樣，只是有以下幾點需要注意：

1、下線時，要確定繞組接線時每相的首匝與末匝，按下述方法加強絕緣。每相線圈的首匝和尾匝絕緣加強，槽內墊一層聚酰亞胺薄膜與槽內其它線匝分開，端部首匝和尾匝穿環氧漆布管、環氧漆布管長度與槽內加強絕緣的聚酰亞胺薄膜搭接，搭接長度大于10mm。

2、端部引出線穿環氧漆布管，與槽絕緣搭接，搭接長度大于10mm。

3、端部相間墊兩層NMN。

4、端部線圈使用聚酯纖維熱縮帶包扎，每槽一道。

四、浸漆工藝

真空壓力浸漆兩次。
